انواع لنز دوربین مدار بسته: راهنمای جامع انتخاب برای پوشش بهینه فضاهای امنیتی

لنز، به عنوان چشم دوربین مداربسته، نقش حیاتی در تعیین کیفیت تصویر، زاویه دید، میزان جزئیات قابل ثبت و عملکرد کلی سیستم نظارتی ایفا می‌کند. انتخاب لنز مناسب، مستقیماً بر کارایی و اثربخشی سیستم امنیتی تأثیرگذار است. درک انواع مختلف لنزهای دوربین مداربسته، ویژگی‌ها و کاربردهای آن‌ها، برای طراحی یک سیستم نظارتی جامع و کارآمد ضروری است. این مقاله به بررسی جامع انواع لنز دوربین مدار بسته، پارامترهای کلیدی در انتخاب لنز، تفاوت بین لنزهای مختلف و راهنمای انتخاب بهترین لنز برای کاربردهای متنوع می‌پردازد.

مقدمه‌ای بر لنز دوربین مدار بسته

لنز دوربین مداربسته، مجموعه‌ای از عدسی‌های شیشه‌ای یا پلاستیکی است که نور منعکس شده از اشیاء را جمع‌آوری کرده و آن را بر روی سنسور تصویر دوربین متمرکز می‌کند. کیفیت لنز، جنس عدسی‌ها، پوشش‌های ضد انعکاس و دقت ساخت، تأثیر بسزایی بر وضوح، روشنایی، کنتراست و دقت رنگ تصاویر ثبت شده دارند. هنگام خرید دوربین مدار بسته انتخاب لنز نامناسب می‌تواند منجر به تصاویری تار، با زاویه دید محدود یا غیرقابل استفاده برای اهداف نظارتی شود.

انواع لنز دوربین مدار بسته

اهمیت انتخاب لنز مناسب

انتخاب لنز مناسب برای دوربین مداربسته، تصمیمی کلیدی است که باید با در نظر گرفتن عوامل متعددی از جمله موارد زیر اتخاذ شود:

  • • مساحت و ابعاد ناحیه مورد نظارت: لنز باید زاویه دید کافی برای پوشش کامل ناحیه مورد نظر را فراهم کند.
  • • فاصله تا اشیاء مورد نظر: فاصله کانونی لنز تعیین می‌کند که اشیاء در چه فاصله‌ای با وضوح قابل قبولی ثبت شوند.
  • • سطح جزئیات مورد نیاز: برای تشخیص چهره یا پلاک خودرو، لنز با فاصله کانونی بیشتر و کیفیت بالاتر مورد نیاز است.
  • • شرایط نور محیط: لنز باید دیافراگم مناسب برای جمع‌آوری نور کافی در شرایط مختلف نوری را داشته باشد.
  • • محل نصب دوربین: لنزهای با زوایای دید مختلف برای نصب در فضاهای داخلی و خارجی مناسب هستند.

انواع لنز دوربین مدار بسته:

لنزهای دوربین مداربسته بر اساس ویژگی‌های مختلفی دسته‌بندی می‌شوند که مهم‌ترین آن‌ها عبارتند از:

بر اساس فاصله کانونی:

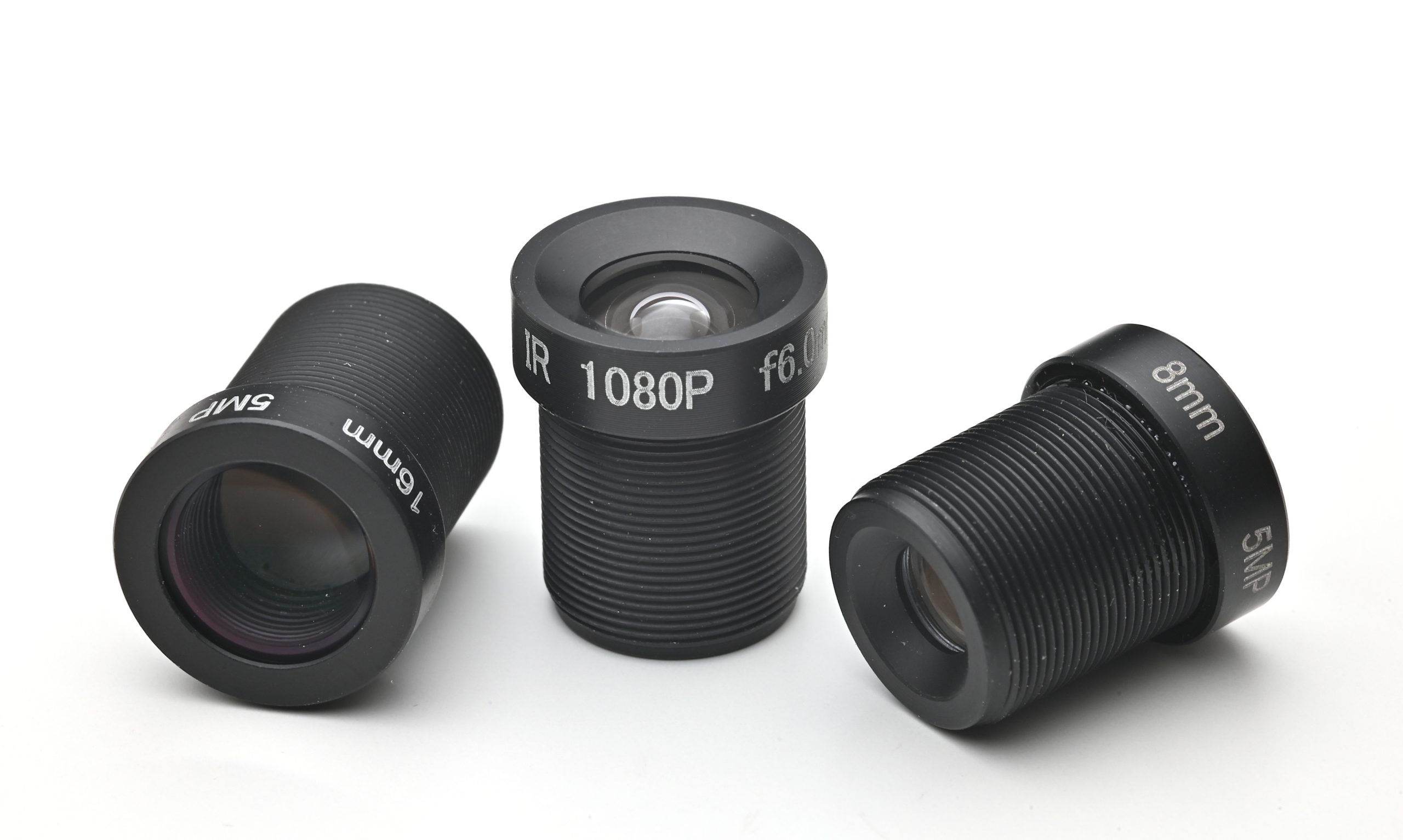

  • • لنز ثابت (Fixed Focal Length Lens یا Monofocal Lens): این نوع لنز دارای یک فاصله کانونی ثابت است و زاویه دید و میزان بزرگنمایی آن قابل تغییر نیست. لنزهای ثابت معمولاً کیفیت تصویر بهتری نسبت به لنزهای متغیر دارند و برای نظارت بر مناطق خاص با فاصله مشخص مناسب هستند.

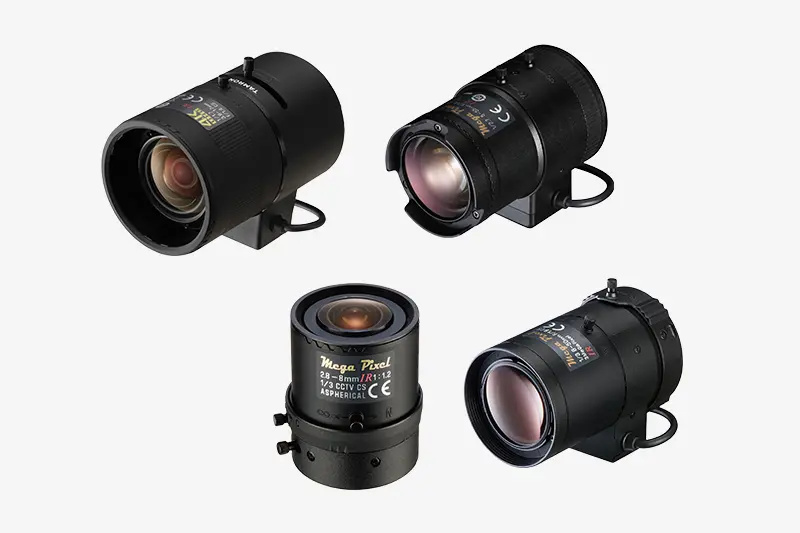

  • • لنز متغیر (Varifocal Lens): این نوع لنز امکان تغییر دستی فاصله کانونی در یک محدوده مشخص را فراهم می‌کند. این ویژگی به کاربر اجازه می‌دهد تا زاویه دید و میزان بزرگنمایی را پس از نصب دوربین تنظیم کند. لنزهای وریفوکال انعطاف‌پذیری بیشتری در پوشش مناطق مختلف ارائه می‌دهند.
  • • لنز زوم (Zoom Lens): این نوع لنز امکان تغییر فاصله کانونی و در نتیجه زاویه دید و بزرگنمایی را از راه دور و به صورت الکترونیکی یا مکانیکی فراهم می‌کند. لنزهای زوم موتوری (Motorized Zoom Lens) امکان کنترل دقیق بزرگنمایی و فوکوس از طریق نرم‌افزار یا کنترلر را دارند و برای نظارت بر مناطق وسیع و امکان تمرکز بر جزئیات در صورت نیاز بسیار کاربردی هستند.

بر اساس نوع فوکوس:

  • • لنز با فوکوس ثابت (Fixed Focus Lens): این لنزها برای یک فاصله مشخص بهینه شده‌اند و نیازی به تنظیم فوکوس ندارند. برای کاربردهای عمومی که اشیاء مورد نظر در یک محدوده فاصله مشخص قرار دارند، مناسب هستند.
  • • لنز با فوکوس دستی (Manual Focus Lens): فوکوس این لنزها به صورت دستی و توسط نصاب تنظیم می‌شود. برای کاربردهایی که فاصله تا اشیاء مورد نظر ثابت است، مناسب هستند.
  • • لنز با فوکوس خودکار (Auto Focus Lens): این لنزها به طور خودکار بر روی اشیاء در میدان دید دوربین فوکوس می‌کنند. برای کاربردهایی که اشیاء مورد نظر ممکن است در فواصل مختلف قرار بگیرند، مناسب هستند.
  • • بر اساس اندازه سنسور (Sensor Format): لنزها برای اندازه‌های مختلف سنسورهای تصویر طراحی می‌شوند (مانند 1/4 اینچ، 1/3 اینچ، 1/2.5 اینچ و غیره). استفاده از لنز با فرمت نامناسب می‌تواند منجر به ایجاد لبه‌های سیاه در تصویر (Vignetting) شود.
  • • بر اساس نوع اتصال (Lens Mount): رایج‌ترین نوع اتصالات لنز در دوربین‌های مداربسته شامل C-mount و CS-mount هستند. لنزهای C-mount دارای فاصله‌ای 17.5 میلی‌متری از محل اتصال تا سنسور هستند، در حالی که این فاصله در لنزهای CS-mount 12.5 میلی‌متر است. استفاده از لنز C-mount بر روی دوربین CS-mount با یک حلقه 5 میلی‌متری امکان‌پذیر است، اما استفاده از لنز CS-mount بر روی دوربین C-mount بدون ایجاد مشکل در فوکوس امکان‌پذیر نیست.

بر اساس ویژگی‌های خاص:

  • • لنزهای با زاویه دید وسیع (Wide-Angle Lens): این لنزها فاصله کانونی کوتاهی دارند و زاویه دید بسیار وسیعی را پوشش می‌دهند. برای نظارت بر فضاهای بزرگ مانند پارکینگ‌ها، سالن‌های وسیع و محوطه‌های باز مناسب هستند.
  • • لنزهای تله فوتو (Telephoto Lens): این لنزها فاصله کانونی بلندی دارند و امکان بزرگنمایی اشیاء دوردست را فراهم می‌کنند. برای نظارت بر نقاط خاص در فواصل زیاد مناسب هستند.
  • • لنزهای چشم ماهی (Fisheye Lens): این لنزها زاویه دید بسیار وسیعی (تا 180 درجه یا بیشتر) را ارائه می‌دهند و تصویری دایره‌ای شکل با اعوجاج زیاد ایجاد می‌کنند. برای نظارت کلی بر یک فضای وسیع با حداقل تعداد دوربین مناسب هستند.
  • • لنزهای Pinhole: این لنزها دارای دهانه بسیار کوچکی هستند و امکان نصب مخفیانه دوربین را فراهم می‌کنند. کیفیت تصویر آن‌ها معمولاً پایین‌تر است.
  • • لنزهای IR Corrected: این لنزها برای عملکرد بهینه در شرایط نور مرئی و مادون قرمز (برای دید در شب) طراحی شده‌اند و از تغییر فوکوس در هنگام تغییر طول موج نور جلوگیری می‌کنند.

تأثیر فاصله کانونی بر کیفیت تصویر

فاصله کانونی لنز (f) بر حسب میلی‌متر (mm) اندازه‌گیری می‌شود و تعیین‌کننده زاویه دید و میزان بزرگنمایی لنز است:

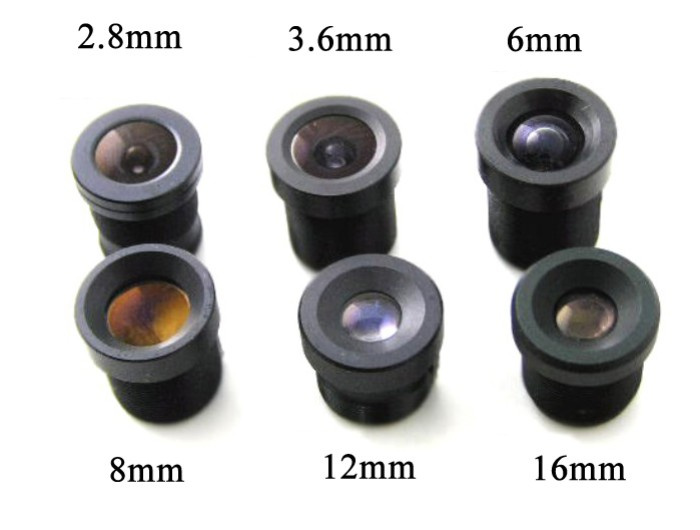

  • • فاصله کانونی کوتاه (مثلاً 2.8mm، 3.6mm): زاویه دید وسیع‌تری را ارائه می‌دهد و برای پوشش مناطق بزرگ مناسب است. اشیاء در تصویر کوچک‌تر به نظر می‌رسند.
  • • فاصله کانونی متوسط (مثلاً 6mm، 8mm): زاویه دید متوسطی را ارائه می‌دهد و برای نظارت بر مناطق با اندازه متوسط مناسب است.
  • • فاصله کانونی بلند (مثلاً 12mm، 16mm یا بیشتر): زاویه دید باریک‌تری را ارائه می‌دهد و امکان بزرگنمایی اشیاء دوردست را فراهم می‌کند. برای نظارت بر نقاط خاص در فواصل زیاد مناسب است.

کیفیت تصویر نیز تا حدودی به فاصله کانونی بستگی دارد. لنزهای ثابت معمولاً در فاصله کانونی طراحی شده خود، بهترین کیفیت تصویر را ارائه می‌دهند. در لنزهای متغیر و زوم، ممکن است در لبه‌های محدوده فاصله کانونی، افت جزئی در کیفیت تصویر مشاهده شود.

تفاوت لنزهای مونو فوکال و لنزهای زوم

همانطور که اشاره شد، لنزهای مونو فوکال (ثابت) دارای یک فاصله کانونی ثابت هستند و برای نظارت بر مناطق با فاصله مشخص و ارائه کیفیت تصویر بالا مناسب هستند. لنزهای زوم امکان تغییر فاصله کانونی و در نتیجه زاویه دید و بزرگنمایی را فراهم می‌کنند و انعطاف‌پذیری بیشتری در پوشش مناطق مختلف و تمرکز بر جزئیات در صورت نیاز ارائه می‌دهند. انتخاب بین این دو نوع لنز به نیازهای خاص پروژه نظارتی بستگی دارد.

مقایسه لنزهای ارزان‌قیمت و حرفه‌ای

لنزهای ارزان‌قیمت معمولاً از مواد با کیفیت پایین‌تر ساخته می‌شوند و ممکن است دارای پوشش‌های ضد انعکاس کمتری باشند. این امر می‌تواند منجر به تصاویری با وضوح کمتر، اعوجاج بیشتر و عملکرد ضعیف‌تر در شرایط نوری چالش‌برانگیز شود. لنزهای حرفه‌ای از عدسی‌های با کیفیت بالا، پوشش‌های پیشرفته و دقت ساخت بالاتری برخوردارند و تصاویری با وضوح، روشنایی و کنتراست عالی ارائه می‌دهند و به همین دلیل نیاز به نگهداری مناسب از دوربین مداربسته دارند. انتخاب لنز باید با توجه به اهمیت تصاویر نظارتی و بودجه پروژه انجام شود. برای کاربردهای حساس که نیاز به تشخیص دقیق جزئیات وجود دارد، سرمایه‌گذاری در لنزهای حرفه‌ای توصیه می‌شود.

راهنمای انتخاب بهترین لنز برای کاربردهای مختلف

برای انتخاب بهترین لنز برای کاربردهای مختلف، مراحل زیر را دنبال کنید:

  • • تعیین ناحیه مورد نظارت: ابعاد و شکل ناحیه‌ای که باید تحت پوشش قرار گیرد را مشخص کنید.
  • • تعیین فاصله تا اشیاء مورد نظر: فاصله تقریبی دوربین تا اشیاء یا نقاطی که نیاز به نظارت دقیق دارند را برآورد کنید.
  • • تعیین سطح جزئیات مورد نیاز: مشخص کنید که آیا نیاز به تشخیص چهره، پلاک خودرو یا سایر جزئیات دقیق وجود دارد.
  • • محاسبه زاویه دید مورد نیاز: با استفاده از فاصله تا اشیاء و ابعاد ناحیه مورد نظارت، زاویه دید افقی و عمودی مورد نیاز را محاسبه کنید.
  • • انتخاب فاصله کانونی مناسب: با استفاده از جداول زاویه دید لنز یا ابزارهای آنلاین، فاصله کانونی لنز مناسب برای دستیابی به زاویه دید مورد نظر را انتخاب کنید.
  • • در نظر گرفتن شرایط نور محیط: لنزی با دیافراگم مناسب برای جمع‌آوری نور کافی در شرایط مختلف نوری انتخاب کنید. F-number پایین‌تر به معنای دیافراگم بازتر و توانایی جمع‌آوری نور بیشتر است.
  • • انتخاب نوع لنز: با توجه به نیاز به تنظیم زاویه دید پس از نصب، بین لنز ثابت، متغیر یا زوم انتخاب کنید. برای کاربردهایی که نیاز به تغییر زاویه دید از راه دور وجود دارد، لنز زوم موتوری مناسب است.
  • • توجه به اندازه سنسور و نوع اتصال: لنزی را انتخاب کنید که با اندازه سنسور دوربین و نوع اتصال آن سازگار باشد.
  • • در نظر گرفتن ویژگی‌های خاص: در صورت نیاز به پوشش بسیار وسیع، نظارت از فواصل دور، یا نصب مخفیانه، لنزهای زاویه دید وسیع، تله فوتو یا Pinhole را در نظر بگیرید.
  • • انتخاب کیفیت لنز: با توجه به اهمیت تصاویر نظارتی و بودجه، لنزی با کیفیت مناسب انتخاب کنید.

جمع‌ بندی

انتخاب لنز مناسب برای دوربین مداربسته، یک جزء حیاتی در طراحی یک سیستم نظارتی مؤثر است. درک انواع مختلف لنزها، ویژگی‌ها و کاربردهای آن‌ها، به شما کمک می‌کند تا لنزی را انتخاب کنید که به بهترین نحو نیازهای نظارتی پروژه شما را برآورده کند. با در نظر گرفتن دقیق مساحت مورد نظارت، فاصله تا اشیاء، سطح جزئیات مورد نیاز و شرایط نور محیط، می‌توانید لنز مناسبی را برای دستیابی به تصاویر واضح، با زاویه دید مناسب و کارآمد انتخاب نمایید. شرکت دیدبان هوشمند با ارائه مشاوره تخصصی در زمینه انتخاب لنزهای مناسب برای انواع دوربین‌های مداربسته و پروژه‌های نظارتی در رشت و استان گیلان، آماده ارائه بهترین راهکارها به شما می‌باشد.

سوالات متداول:

چه تفاوتی بین لنز ثابت و لنز وریفوکال وجود دارد؟

لنز ثابت دارای یک فاصله کانونی و زاویه دید ثابت است، در حالی که لنز وریفوکال امکان تنظیم دستی فاصله کانونی و زاویه دید را پس از نصب دوربین فراهم می‌کند.

لنز موتوردار چه کاربردهایی دارد؟

لنزهای موتوردار (زوم موتوری) امکان تغییر فاصله کانونی، زاویه دید و فوکوس را از راه دور و از طریق نرم‌افزار یا کنترلر فراهم می‌کنند و برای نظارت بر مناطق وسیع و امکان تمرکز بر جزئیات در صورت نیاز بسیار کاربردی هستند.

فاصله کانونی لنز چه تأثیری روی زاویه دید دوربین دارد؟

فاصله کانونی کوتاه، زاویه دید وسیع‌تری را ارائه می‌دهد، در حالی که فاصله کانونی بلند، زاویه دید باریک‌تری را ایجاد کرده و امکان بزرگنمایی اشیاء دوردست را فراهم می‌کند.

آیا می‌توان لنز دوربین مدار بسته را تعویض کرد؟

بله، در اکثر دوربین‌های مداربسته با لنز قابل تعویض، می‌توان لنز را با لنز دیگری با فاصله کانونی یا ویژگی‌های متفاوت تعویض کرد.

بهترین لنز برای فضای باز و محیط‌های کم‌نور کدام است؟

برای فضای باز، لنزی با فاصله کانونی مناسب برای پوشش ناحیه مورد نظر و کیفیت تصویر بالا توصیه می‌شود. برای محیط‌های کم‌نور، لنزی با دیافراگم باز (F-number پایین) برای جمع‌آوری نور کافی و سنسور تصویر با حساسیت بالا مورد نیاز است. همچنین لنزهای IR Corrected برای عملکرد بهینه در دید در شب مناسب هستند.
